- PONDASI

Pondasi adalah suatu konstruksi pada bagian dasar struktur bangunan (sub-structure) yang berfungsi meneruskan beban dari bagian atas struktur bangunan (upper-structure) ke lapisan tanah yang berada di bagian bawahnya tanpa mengakibatkan keruntuhan geser tanah, dan penurunan (settlement) tanah/ Pondasi yang berlebihan.

Karena kekuatan dari sub-struktur ini tergantung pada karakteristik tanah pendukungdan pengaruh dari super-struktur, maka struktur pondasi dan lapisan tanah harus diperhitungkan sebagai satu kesatuan.

Pondasi harus diperhitungkan untuk dapat menjamin kestabilan Bangunan terhadap berat sendiri, beban - beban bangunan, gaya-gaya luar seperti : tekanan angin, gempa bumi, dan lain-lain. Disamping itu, tidak boleh terjadi penurunan melebihi batas yang diijinkan. Agar Kegagalan fungsi pondasi dapat dihindari, maka pondasi Bangunan harus diletakkan pada lapisan tanah yang cukup keras, padat, dan kuat mendukung beban bangunan tanpa menimbulkan penurunan yang berlebihan.

Adapun beberapa pengertian pondasi dalam kontruksi, antara lain :

• Suatu badian konstruksi bangunan yang memiliki fungsi untuk memindahkan beban/bobot/gaya yang ditimbulkan oleh banguna yang ada diatasnya kedalam tanah.
• Bagian bangunan yang menghubungkan bangunan tersebut dengan tanah, dimana tanah harus menerima beban dari bangunan tersebut (beban mati dan beban hidup) dan tugas pondasi untuk membagi beban itu sehingga tekanan tKonstruksi yang diperhitungkan sedemikian rupa sehingga dapat menjamin kestabilan bangunan terhadap berat sendiri dan menghindari penurunan bangunan yang tidak merata.

Berdasarkan letak dan posisinya, pondasi digolongkan menjadi 2 jenis :

a. Pondasi dangkal (shallow footing) yang berupa :

• Pondasi tapak (square footing). Dimana beban yang disalurkan disebarkan melalui lebar telapak pondasi. Dimana intensitas beban yang diteruskan ketanah haruslah lebih kecil dari daya dukung tanah yang diijinkan.

• Pondasi menerus (continous footing).

Dapat digunakan pada tanah yang seragam.

Ciri-ciri Pondasi menerus adalah :

• Ukuran sama besar dan terletak pada kedalaman yang sama;
• Dipasang di bawah seluruh dinding penyekat dan kolom;
• Biasanya digunakan sebagai pondasi bangunan tidak bertingkat;
• Untuk tanah lembek, dibuat dari sloof memanjang bagian bawah diperlebar menjadi pelat.

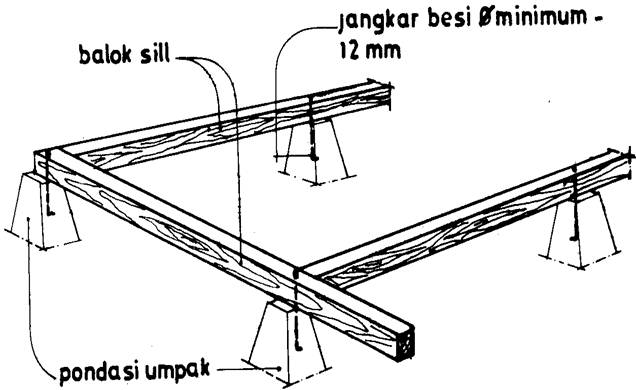

• Pondasi Setempat.

Dibuat pada bagian yg terpisah (di bawah kolom pendukung/kolom struktur), tiang, dsb), juga biasa digunakan pada konstruksi bangunan kayu di daerah rawa-rawa. Pada bangunan sementara sering juga digunakan penumpu batu alam massif yang bertarah dan diletakkan di atas permukaan tanah yang diratakan.

b. Pondasi Dalam (Deep Footing), yang antara lain :

• Pondasi tiang pancang.

Beban dan bobot disalurkan dengan mekanisme pergeseran antara tanah dan pondasi (tiang), dan dukungan dari lapisan tanah keras pada kedalaman tertentu. Pile adalah komponen penerus beban yang berbentuk panjang dan vertical. Pile dapat terbuat dari bahan kayu, besi/baja, beton atau kombinasi diantaranya, tergantung dari berat beban yang dipikul.

• Pondasi caisson

Yaitu macam pondasi dalam yang mempunyai diameter tiang yang besar.Pondasi yang berupa konstruksi sumuran vertical yang mencapai tanah keras. Bilamana bangunan terletak pada tanah yang berpasir dan letak tanah keras pada lapisan yang dalam, maka tipe pondasi ini perlu dipertimbangkan. Dengan kata lain sumuran sebenarnya merupakan kolom pada sub struktur yang berfungsi mendukung beban dari upper struktur dan melaluinya beban akan disalurkan ke tanah.

- SLOOF

Sloof dalam bangunan sederhana sebagaimana komponen bangunan yang lainya, lazimnya terbuat dari beton bertulang dan letaknya di atas pondasi, baik pondasi itu berupa pasangan batu kali atau pondasi telapak (footplate). Fungsi sloof dalam bangunan atau rumah adalah sebagai komponen yang meratakan beban dimana dengan sloof tadi pelimpahan beban dari dinding diatasnya sloof merata  ke fondasi dan kemudian dilimpahkan  ke tanah. Dengan keadaan tanah yang heterogen (berbeda-beda jenis dan kekerasan tanah) berarti reaksi tanah akibat beban fondasi tentu saja berbeda-beda, jika pada tanah tadi terdapat bagian tanah yang lembek (tidak keras), maka dapat mengakibatkan penurunan fondasi yang mana tentu saja dapat menyebabkan penurunanan bangunan (konsekwensi yang terjadi akibat penurunan bangunan yang tidak  merata atau sebagian, dapat dilihat pada posting sebelumnya tentang fondasi). Maka sloof ini sebagai perantara atau jembatan yang menghubungkan tanah keras (tanah bagus untuk fondasi) dengan tanah yang lembek (tanah yang jelek untuk fondasi). Dengan sloof ini maka diharapkan tidak terjadi penurunan sebagian bangunan, karena tanah yang lembek tadi dapat dikatakan sudah tidak ada. Ibarat ada sebuah cekungan  atau sungai di  jalan kemudian diatasnya cekungan atau sungai dihubungkan dengan jembatan, maka dua jalan yang terputus cekungan atau sungai dapat dihubungkan. Sehingga jika diatas jembatan tadi ditaruh beban, maka beban tadi akan ditopang jembatan kemudian akan dilimpahkan pada pilar-pilar jembatan.

- KOLOM

Kolom adalah komponen struktur bangunan yang bertugas menyangga beban aksial tekan vertikal dengan bagian tinggi yang ditopang paling tidak tiga kali dimensi laterial terkecil (Dipohisodo,1994). Kolom merupakan salah satu pekerjaan beton bertulang. Kolom beton (tiang beton) adalah beton bertulang yang diletakkan dengan posisi vertikal. Kolom berfungsi sebagai pengikat pasangan dindng bata dan penerus beban dari atas menuju sloof yang kemudian diterima oleh pondasi.

Seperti kita ketahui bahwa kolom adalah bagian dari struktur atas dalam posisi vertical yang berfungsi sebagai pengikat pasangan dinding bata dan meneruskan beban diatasnya. Sedangkan komponen struktur yang menahan beban aksial vertikal dengan rasio bagian tinggi dengan dimensi lateral terkecil kurang dari tiga dinamakan pedestal. Sebagian dari suatu kerangka bangunan dengan fungsi dan peran seperti tersebut. Kolom menempati posisi penting di dalam sistem struktur bangunan.

- BALOK

Balok juga merupakan salah satu pekerjaan beton bertulang. Balok merupakan bagian struktur yang digunakan sebagai dudukan lantai dan pengikat kolom lantai atas. Fungsinya adalah sebagai rangka penguat horizontal bangunan akan beban-beban.

Apabila suatu gelagar balok bentangan sederhana menahan beban yang mengakibatkan timbulnya momen lentur akan terjadi deformasi (regangan) lentur di dalam balok tersebut. Regangan-regangan balok tersebut mengakibatkan timbulnya tegangan yang harus ditahan oleh balok, tegangan tekan di sebelah atas dan tegangan tarik dibagian bawah. Agar stabilitas terjamin, batang balok sebagai bagian dari sistem yang menahan lentur harus kuat untuk menahan tegangan tekan dan tarik tersebut karena tegangan baja dipasang di daerah tegangan tarik bekerja, di dekat serat terbawah, maka secara teoritis balok disebut sebagai bertulangan baja tarik saja (Dipohusodo,1996).
